產品介紹

　　WX-APF有源濾波器模塊是一種用于動態抑制諧波的新型電力電子裝置，它能夠?qū)Σ煌岛皖l率的諧波進行快速跟蹤補償，裝置通過內部檢測電路分離出其中的諧波部分，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT功率模塊，生成與電網諧波電流幅值相等，極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

　　本產品可廣泛應用于企業，商業和機關團體的供配電系統中其主要應用的行業包括：電力系統，石油，煙草，化工，冶金，制藥，造船，汽車制造，電信，水泥，礦山，電氣化鐵路，造紙，精密機械加工，焊接，紡織，印刷，精密電子，半導體生產企業等。

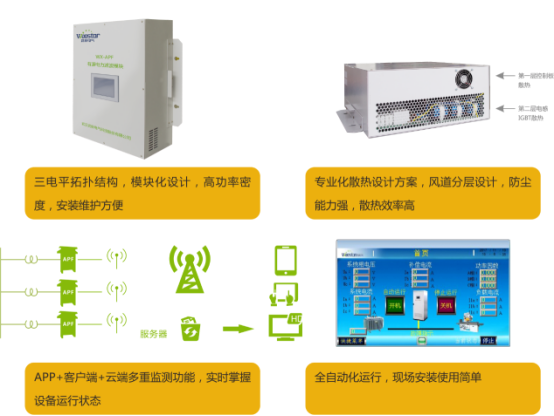

　　1.2產品優勢

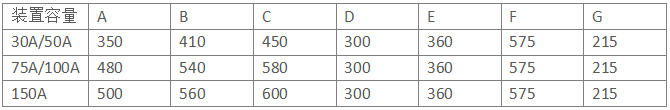

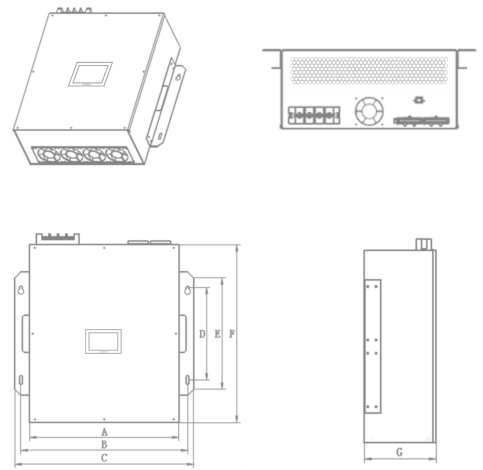

外形尺寸

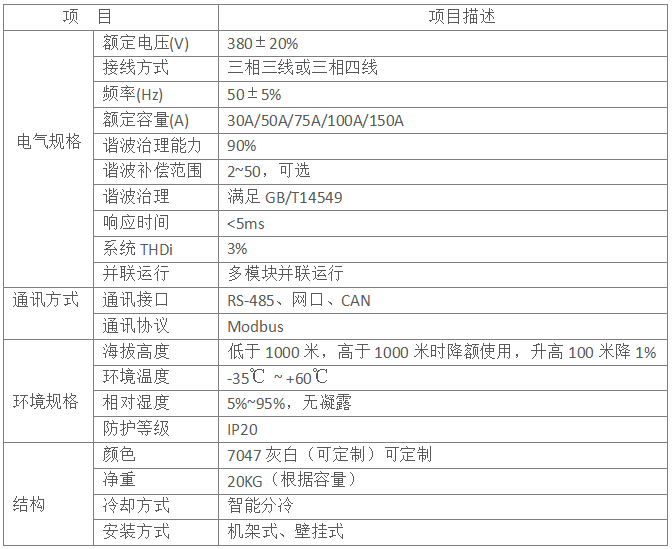

　　技術參數
